隧道人員門禁考勤定位管理系統、隧道人員安全監控管理系統
1.方案概述
本方案著重解決施工人員/車輛進出的自動化識別，替代“人工翻牌進洞”及車輛的管理。并綜合隧道管理各項資源，在保證既定的系統功能正常應用的前提下，利用先進技術對系統進行整合利用，包含人車輛進出定位管理、人車通道（門禁）系統、LED大屏顯示系統等。最大限度的利用資源將隧道工作、管理提升到更搞水平的管理平臺上。
2.設計原則
總體以客戶的需求為基本原則，并充分結合現有成熟完善的技術進行設計。
隧道安全管理系統是一個涉及傳感技術、LED顯示技術、射頻識別技術等多方面領域的先進技術，因此總體方案設計必須具有可靠性、安全性、先進性、靈活擴充性、經濟實用性、操作和維護的方便性，更要具有前瞻性的建設全局統一管理的平臺。
在規劃設計過程中，系統設計以保障安全生產、提高企業效率，提升企業管理品質為目標，以高質量服務管理者和使用者為基本原則和設計思路。
3.系統組成

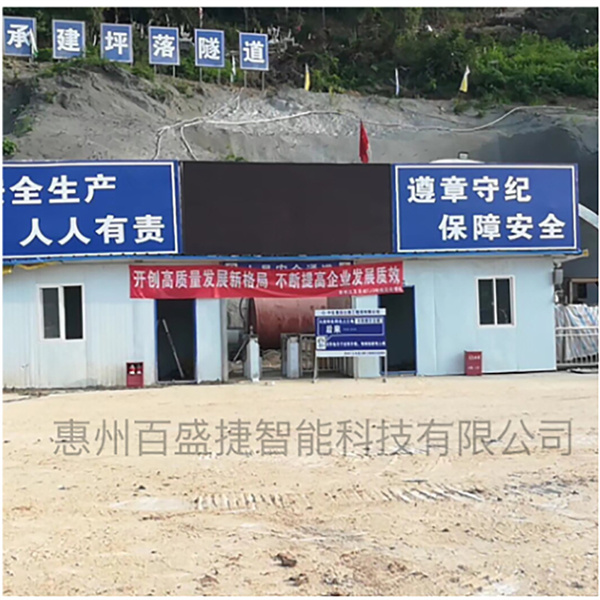

隧道綜合應用系統主要有人員考勤定位管理系統、人員/車輛門禁系統、LED顯示系統組成。
人車考勤定位管理系統 | l 考勤管理 l 定位管理 |
門禁系統 | l 門禁道閘管理 l 人員門禁系統 |
LED顯示系統 | l LED大屏顯示 |
通訊系統 | l 無線傳輸部分 l 其他線纜傳輸部分 |

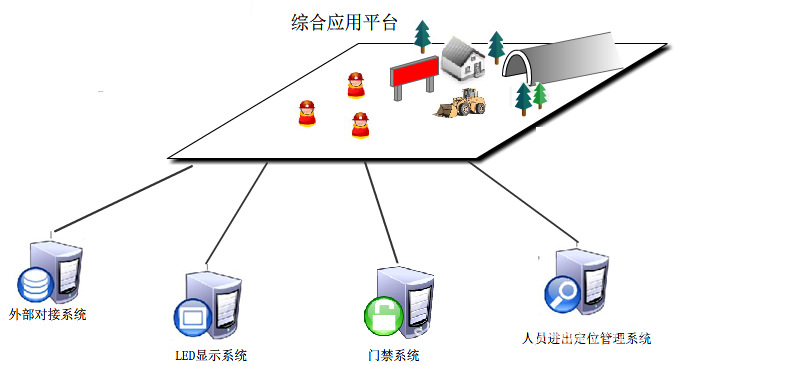

3.1系統應用總體平臺架構
◇ 以本地系統為基礎，實現各功能模塊數據通信；
◇ 可實時查詢當前隧道的相關安全信息；
◇ 采用包括前端工點監控、中間通訊層、后臺調度監控的三層體系架構
◇ 前端工點監控（人員進出定位管理系統、車輛門禁管理）以及后臺調度采用B/S應用架構。

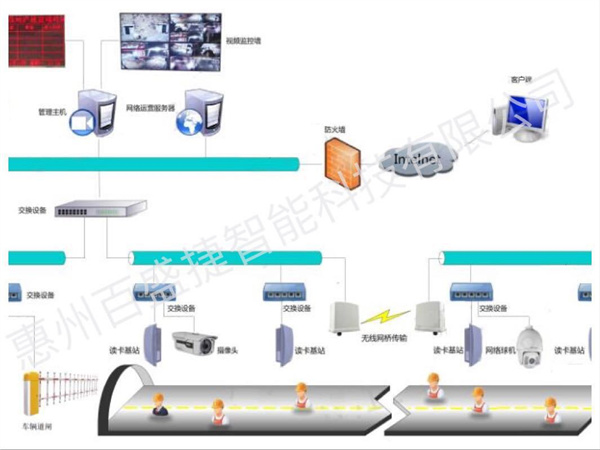

3.2系統網絡結構拓?fù)鋱D
3.3人車輛進出定位系統
人員進出管理系統可分為人員進出考勤管理、人員定位信息管理以。主要有監控主機、讀卡基站、人員識別卡、傳輸數據接口轉換器等。
監控主機（現場服務器）：獨立計算機，負責整個系統設備及人員檢測數據的管理、通訊、統計存儲以及屏幕顯示、查詢打印、畫面編輯、網絡通訊等任務。

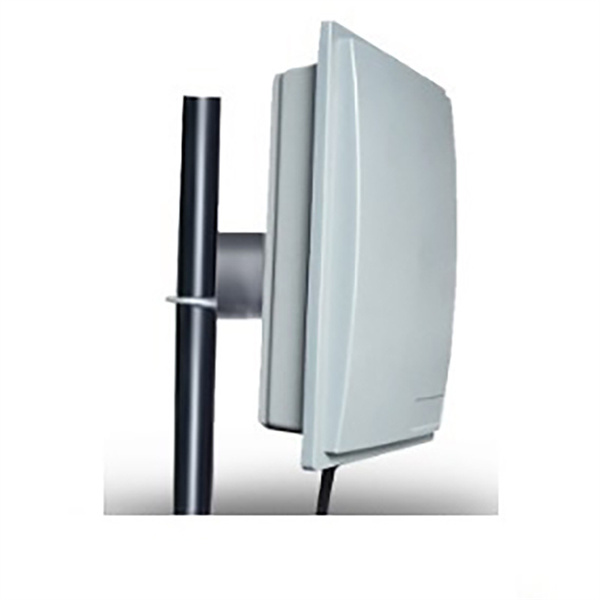

定位基站（讀卡器）：實時采集接收人員卡的信息，并及時通過通信線路實時反饋到系統當中?？梢苑譃槎ㄎ换竞妥R(shí)別基站。

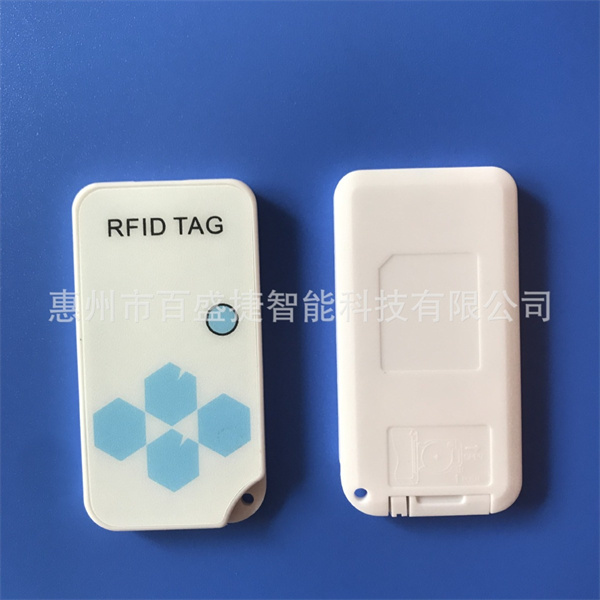

人員識別卡：編程有全球唯一的識別碼，僅提供給讀卡基站去識別，一般在安全帽上安裝或是身上佩戴，健康認證，安全可靠
傳輸數據接口轉換器：包括一些信號轉換器，主要實現對信號的轉換以便系統更好的接收處理數據
考勤系統：在每個施工隧道內裝2臺讀卡器。1臺讀卡器裝在隧道洞口的入口處，另一臺讀卡器裝在洞口往里50米處，根據讀卡器讀到卡的先后順序來判斷施工人員的進出情況，施工人員何時進、何時出、洞內有多少作業人員都能反映到系統軟件中，并體現到大屏幕上，使考勤情況一目了然。施工人員將該系統考勤卡佩戴在安全帽內側，無須主動刷卡便能實現自動考勤，方便省力、準確度高。
區域定位系統：在隧道每隔50米安裝1臺定位基站，施工人員只要將該系統考勤卡佩戴在安全帽內側，無須主動刷卡，在定位基站的有效識別范圍內，根據識別到的人員標識卡的情況對施工人員進行區域定位識別管理，使管理人員在監控室就能及時掌握施工現場的具體情況。
精準定位系統：在隧道每隔50米安裝1臺定位基站，在定位基站識別范圍內，每隔5米安裝1個定位器，定位器呈S型分布，施工人員只要將該系統考勤卡佩戴在安全帽內側，無須主動刷卡，在定位器的有效識別范圍內，根據識別到的人員標識卡的情況對施工人員進行精準定位識別管理，使管理人員在監控室就能及時掌握施工現場的具體情況。
3.4車輛通道（門禁）系統
車輛門禁通道系統主要利用道閘系統來實現，當有車輛出入時，工作人員只要按一個遙控器，道閘就可以自動抬起或降落．
道閘：主要安裝在入口處，對車輛進出限制作用，對于可通行車輛，道閘自動開啟，放行車輛進出。
長 度：1～5米
升降時間：3～6秒
工作原理：渦輪傳動一體機
通訊協議：RS485接口或地感檢測保護裝置
箱體尺寸：340×280×970mm
工作電源：AC220V/150W
機身凈重：55kg
適用溫度：-40℃～+85℃

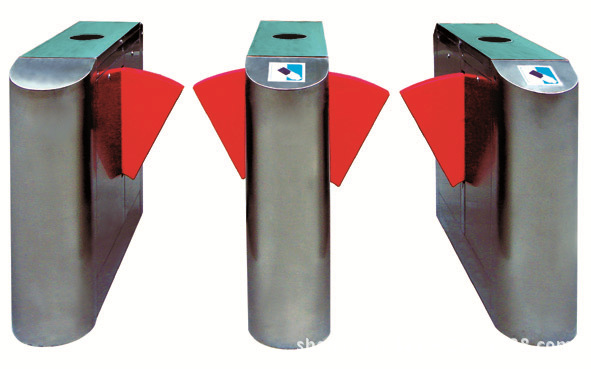

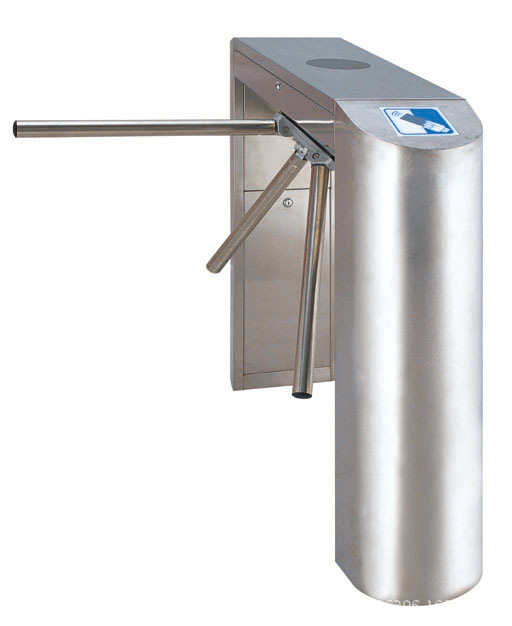

通道閘機：主要安裝在入口處，對人員進出限制作用，進入人員必須有卡才能進入。要求不同，可選用三棍閘或翼閘.
(三棍閘)(翼閘)
示意圖
3.5 LED同步顯示系統
將LED大屏幕安裝在施工入口附近，靠近門房或是值班室為佳，用于實時顯示地鐵施工人員的信息，使管理先進化，透明化。顯示的內容包括：標簽號，姓名，時間，總?cè)藬?shù)等，使領導及監管人員不用下到隧道下面去，也不必查看監控室電腦就能及時了解隧道內施工人員情況。有了該LED大屏幕顯示系統不僅可以使洞內各區域內施工人員信息形象、直觀、一目了然的體現出來。而且，在開現場會時，也可以在大屏幕上顯示各種歡迎標語、宣傳標語；在平時可以通過大屏幕提示施工人員注意施工安全，在有高溫、霜凍等惡劣天氣時可以及時進行溫馨提示。這些都能充分體現隧道施工項目部管理上的人性化、現代化、科學化。
系統組成：服務器、同步系統卡、LED顯示屏
服務器：主要實現對顯示內容的編輯，控制
同步顯示系統卡：系統的核心部分，同步實現電腦與LED屏的顯示內容。對信號進行編譯傳輸
LED顯示屏：由32X16 led燈點（P10單紅）陣組成的模組拼裝而成，根據實際情況可以選擇拼裝的大小
各種大小的LED屏（寬*高）：可根據用戶需求，進行大小定制，組屏單元塊1.28*0.92和1.28*1.28兩種
